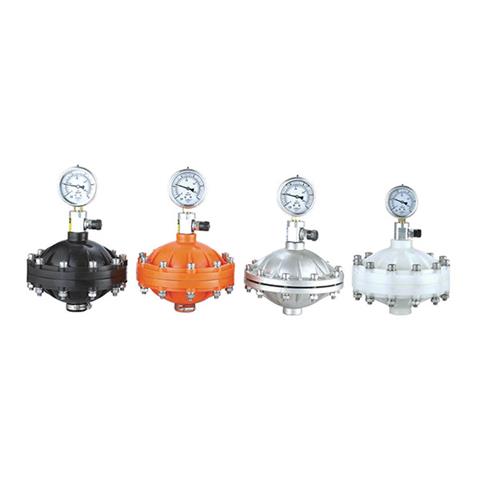

LGMZ型膜片式脉冲阻尼器

2025/8/18

产品概述

脉冲阻尼器又名脉动阻尼器、脉动缓冲器，是消除管路脉动的常用元件，是计量泵必须配备的附件。Lige脉动阻尼器能够平滑由计量泵、嗝膜泵等容积型泵引起的管路脉动和系统的水锤现象。它由耐腐蚀的隔膜将气体与管路中的液体隔离，通过气室容积的变化平滑管路脉动。材质：PVC、PP、PVDF、SUS304.SUS316L等。

功能特点

◆ 减小水锤对系统的危害；
◆ 减小流速波动的峰值；
◆ 保护管路、阀门、接头不受压力波动的冲击；
◆ 为计量泵创造良好的工作环境并改善泵的工作性能；
◆ 允许系统使用更小的管径，降低成本；
◆ 和背压阀等配合使用可以使管路的压力波动接近为零；
◆ 降低系统的能耗。

膜片式阻尼器的容积选型

泵的每小时流量4-60-泵的每分钟的冲程次数x15=阻尼器实际所需的最小容积。
即用计量泵（或隔膜泵）每一次冲程的计量能力（ml）乘以15就可以得出减少90%脉冲所需要的阻尼器最小容积。
注:（此计算方式适用于单头脉冲型泵体，多头泵另议。）

工作原理

根据玻义耳定律P$产P2V2,气体的体积与气体的压强成反比，通过改变气体的体积来平滑管路脉动。对于流速有正弦曲线性的系统作用，波峰时：气室体积变小，脉冲阻尼器吸收多余的流量液体；波谷时：气室体积变大，释放存储的液体，从而达到平滑脉动的效果。

尺寸表

LGMZ型膜片式脉冲阻尼器
