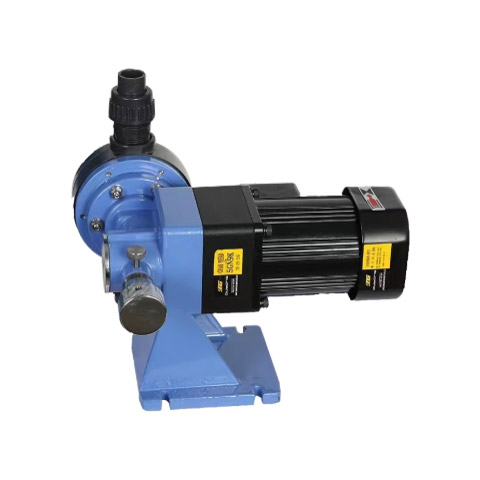

GCM/GW-JCM系列

2025/8/14

工作原理

电机带动蜗轮副，通过偏心机构把电机的旋转运动转化成滑杆的往复运动，通过做往复运动的滑杆直接推动机械隔膜做周期性变形，来实现介质的吸入和排出。

产品特点

◆ 优良的双隔膜设计，经过碾压的多层隔膜结构使隔膜均匀受力，经久耐用；
◆ PTFE材质的双隔膜具有优良的防腐蚀性能和防渗透能力；
◆ 隔膜状态监控系统可以在隔膜破损时输出信号，可坚持工作到更换隔膜或直接停止泵运行，对计量介质无污染；
◆ 精确的偏心结构设计，有凸轮及弹簧偏心机构和整体式套筒可调偏心传动机构；
◆ 液力端隔膜的静密封代替柱塞的动密封，因此可以做到输送介质无泄漏；
◆ 滑杆直接带动隔膜运动代替用液压来驱动隔膜做往复周期运动，因此机械隔膜泵的结构更加简单，维修方便；
◆ 具机械隔膜设计，保障流量稳定输出；
◆ 无论是停机或运转中，通过微调旋钮即可实现平滑稳定输出流量无级调节；
◆ 无安全泄放装置，建议在泵的出口管路上安装安全阀。

机械隔膜计量泵类别

1、图莱GCM/GW-JCM系列：流量范围：0-80L，压力范围：≤1.0Mpa；
2、图莱GWM/GW-JWM系列：流量范围：0-150L，压力范围：≤1.0Mpa；
3、图莱MS1系列；流量范围：0-500L.压力范围：≤1.2Mpa；
4、图莱GZM系列；流量范围：0-2000L.压力范围：≤1Mpa；
5、图莱GDM系列。流量范围：0-3000L.压力范围：≤0.5Mpa。

选型条件

1、泵的技术条件
泵型式：机械隔膜式、液压隔膜式、柱塞式；
最大使用流量：L/H；
最高实际排压和进口压力：MPa；
过流部件材质：304、316、PVC、PVDF、PTFE等；
调节方式：手动、电动、气动、变频；
配置普通电机或防爆电机：防爆注明等级；

电源：单向、三项、电压、频率。

2、泵的输送液体说明
①液体名称： ②浓度：% ③温度：°C ④密度：kg/m ⑤粘度：mPa.s ⑥腐蚀性：PH ⑦颗粒含量及大小：μm

型号及参数

安装尺寸图

GCM/GW-JCM系列
