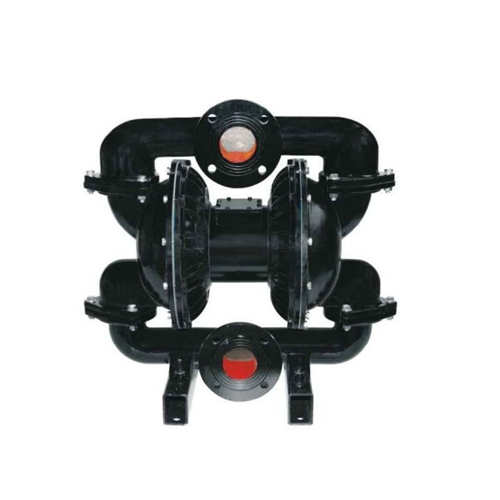

QBK-80铸铁/铸钢泵

2024/10/24

产品概述
该系列隔膜泵是目前国内新颖的一种泵类。对于各种腐蚀性液体、带颗粒、高黏度、易发挥、易爆、剧毒的液体、陶瓷釉浆、果酱、胶水、油轮仓底油回收、临时倒罐等液体均能予以抽光吸尽。其性能参数与德国的WLLDENPUMPS、美国的MARIO-WPUMPS相近。泵体流过部件材质采用不锈钢、铝合金、铸铁，塑料，隔膜根据不同液体分别采用丁晴橡胶、氟橡胶。氯丁橡胶及聚四氟乙稀四种。

主要用途
1、泵吸花生酱、泡菜、土豆泥、红肠、巧克力、啤酒花、糖浆等；
2、泵吸油漆、颜料、胶水、粘合剂等；
3、泵吸各种瓦、瓷、砖器及陶器釉浆等；
4、泵吸各种磨料、腐蚀剂、清洗油垢等；
5、泵吸各种剧毒、易燃、易挥发液体等；
6、泵吸各种污水水泥灌浆及灰浆等；
7、泵吸各种强酸、强碱、强腐蚀液体等；
8、作为各种固液分离设备的前级送压装置。

安装方式

性能特点
气动隔膜泵既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的好多优点。
1、不需灌引水，吸程高达7m，扬程达50m，出口压力>6kgf/c㎡；
2、流动宽敞，通过性能好，允许通过最大颗粒直径达10mm。抽送泥浆、杂质时，对泵损甚微；
3、扬程、流量可通过气阀开度实现无级调节(气压调节2-8kgf/cm2之间)；
4、该泵无旋转部件，没有轴封，隔膜将抽送的介质于泵的运动部件、工作介质完全隔开，所输送的介质不会向外泄漏，所以抽送有毒、易发挥或腐蚀性介质时，不会造成环境污染和危害人身安全；
5、不必用电，在易燃、易爆场合所使用安全可靠；
6、可以浸没在介质中工作；
7、使用方便、工作可靠、开停只需简单地打开和关闭气体阀门，即使由于意外情况而长时间无介质运动或突然停机，泵也不会因此而损坏，一旦超负荷，泵会自动地停机，具有自我保护性能，当符合恢复正常后，又能自动启动运行；
8、结构简单、易损件少，该泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，连杆等运动部件，不像其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降；
9、可输送较粘的液体(粘度在1万厘泊以下)；
10、本泵(除配气阀外)无须用油润滑，即使空转，对泵也无任何影响，这是该泵一大特点。

工作原理
在泵的两个对称工作腔中A、B中各装有一块隔膜，由中心联杆将其连结成一体。压缩空气从泵的进气口进入配气阀，通过配气机构将压缩空气引入其中一腔，推动腔内隔膜运动，而另一腔中气体排出。一旦到达行程终点，配气机构自动将压缩空气引入另一工作腔，推动隔膜朝相反方向运动，从而使两个隔膜连续同步地往复运动。

在图示中压缩空气由E进入配气阀，使膜片向右运动,则A室的吸力使介质由C入口流入，推动球阀2进入A室，球阀4则因吸入而闭锁:B室中的介质则被挤压，推开球阀③由出D流出，同时使球阀①闭锁，防流，就这样循环往复使介质不断从C入口处吸入，D出口处排出。
