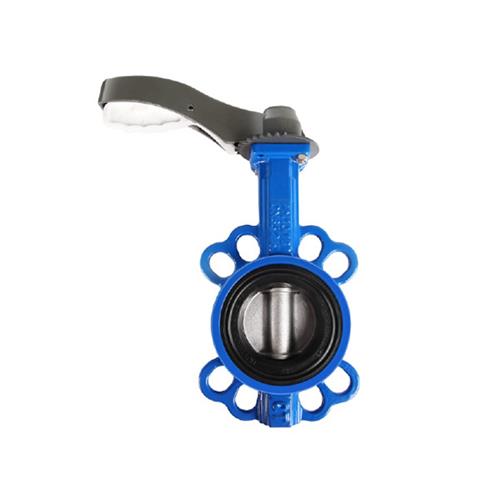

手柄传动对夹蝶阀

2024/1/3

产品概述

蝶阀是通过蝶板往复回转90°来开启、关闭或调节介质流量的阀门，产品结构简单、安装尺寸小、操作简便及迅速，是在各种流体输送工程中应用比较广泛的阀门之一。蝶阀产品可安装在管道上设备的进水端和出水端，用于截断设备进出水口端处的管路介质，方便用户对设备进行检修，产品可广泛用于给排水系统、消防系统及空调暖通系统上。
本公司生产的对夹蝶阀上的橡胶阀座采用在阀体上进行整体橡胶硫化的工艺制作而成，避免阀座在受压下移位，同时减少橡胶的压缩量，提高阀座密封面的精度，保障产品的密封性能及操作扭矩；此外，蝶板采用无销连接结构设计，蝶板与阀杆的连接面经过精密加工后使两者紧密的匹配在一起，消除在操作过程中出现启闭滞后现象及蝶板销孔处的渗洞现象。

产品特点

1、高脖颈：对夹式带法兰孔结构形式，可以迅速找准安装位置；较长的阀体颈部，可满足50mm管线保温要求。
2、橡胶硫化：采用高品质的橡胶进行内腔整体包胶能够完全把阀体与管内介质隔离；阀座上有模压成一体的O形密封环，产品安装时不需要另加法兰垫片。
3、低扭矩：不锈钢蝶板球面经过加工和抛光，具有使用寿命长，操作扭矩低，气泡密封双向零泄漏的优点。
4、无销结构：阀杆与蝶板采用精密的扁圆连接形式，无需螺丝或者销钉，有效解决销钉处渗漏的问题。
5、零泄漏：在轴套的内、外径上安装3道O形圈，加强轴封密封性能，防止轴封处泄漏。
